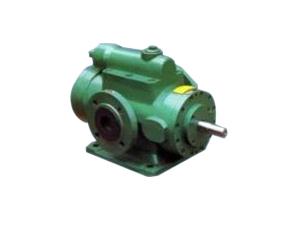

三螺桿泵
簡介：
三螺桿泵是按標準GB10887-89設計、制造。
三螺桿泵是一種轉子式容積泵，主要是利用螺桿嚙合的原理，依靠旋轉的螺桿在泵套內相互嚙合，把被輸送的介質封閉在嚙合腔內，沿螺桿軸向連續勻速地推至排出口，為系統提供穩定的壓力。
三螺桿泵適用于輸送各種無腐蝕性油類及類似油和潤滑性液體。輸送液體的粘度范圍一般為3.0～760mm2/S(1.2～100°E)，高粘度介質可通過加溫降粘后輸送。其溫度一般不超過350℃。
三螺桿泵特點：
（1）壓力和流量范圍廣泛，流量范圍0.2～600m3/h工作壓力高可達6.3MPa；
（2）運送液體的種類和粘度范圍寬廣；
（3）因?yàn)?strong>三螺桿泵內的回轉部件慣性力較低，故可使用很高的轉速；
（4）吸入性能好，具有自吸能力；
（5）流量均勻連續，振動小，噪音低；
（6）與其它回轉泵相比，對進入的氣體和污物不太敏感；
（7）三螺桿泵結構堅實，安裝保養容易；
（8）自吸能力強；
（9）由于部件通用組合系列化有多種結構，可用于臥式，法蘭式和立式安裝；
（10）根據所輸送介質需要還可提供加熱或冷卻結構；
三螺桿泵的用途及應用范圍：
在輸油系統中作輸送及加油泵
在機械工業中可以用做液壓泵，潤滑泵和遙控馬達泵。
在化學石油化工和食品工業中可以用做供液泵。
在船舶上用做輸送泵、增壓泵、燃油噴射和
潤滑油泵以及船用泵。
廣泛應用于石油、電力、化纖、船舶、冶金、玻璃、機械、機床、公路等各行各業。
適用于輸送燃料油、液壓油、潤滑油、瀝青、原油及其它類似油的潤滑性液體。
3G型通用三螺桿泵按泵的用途分類共分為5個系列
系列代號
| 主要用途 | 性能范圍 |
| 流量 m3/h | 壓力 MPa |
| 3G | 輸送3-20oE潤滑油,溫度≤80℃,Lub oil visc3-20oE;temp≤80℃ | 0.6-570 | 2.5 |
| 3GR | 輸送3-50oE重質燃油，溫度≤120℃,Heavy feul lil visc3-50oE;temp≤120℃ | 0.6-570 | 2.5 |
| 3GR | 輸送1.2-5oE輕質燃油,溫度≤120℃,Light feul oil visc1.2-5oE;temp≤120℃ | 0.6-570 | 1.6 |
| 3GW | 輸送高溫加熱燃油,溫度≤150℃,High temp feul heated oil;temp≤150℃ | 0.6-363 | 1.6 |
| 3GN | 輸送100oE高粘度油料,溫度≤80℃,High visc oil 100oE;temp≤80℃ | 0.6-636 | 2.5 |
3G型三螺桿泵性能參數表
泵型號 | 流量 | 壓力 (公斤) | 轉速轉/分 | 功率(KW) | 吸入高度(米) | 進口 | 出口 | 電機形式 | 立方/小時 | 升/分 | 軸功率 | 電機功率 | 3G 3GC 3Gr 3GCr 3GCG 3GCL 3GCLS | 25×4 | 2.0 1.6 | 33 26 | 10 25 | 2900 | 1.1 2.2 | 1.5 3 | 6 | 25 | 20 | B3 | 0.8 0.6 | 13 10 | 10 25 | 1450 | 0.5 1.1 | 0.75 1.5 | 6.5 | B3 | 25×6 | 1.6 1.4 | 26 23 | 40 60 | 2900 | 3.4 5 | 4 5.5 | 6 | 25 | 20 | B3 | 0.6 0.4 | 10 6.6 | 40 60 | 1450 | 1.6 2.5 | 2.2 3 | 6.5 | B3 | 30×4 | 3.6 3.2 | 60 53 | 10 25 | 2900 | 1.9 3.8 | 2.2 4 | 5.5 | 32 | 25 | B5 | 1.6 1.2 | 26 20 | 10 25 | 1450 | 0.9 1.9 | 1.5 2.2 | 6 | B5 | 36×4 | 6.5 6 | 108 100 | 10 25 | 2900 | 3.2 6.2 | 4 7.5 | 5 | 50 | 40 | B3 | 2.8 2.4 | 46 40 | 10 25 | 1450 | 1.6 3.1 | 2.2 4 | 5.5 | B3 | 36×6A | 6 5 | 100 83 | 40 60 | 2900 | 10 15.5 | 15 18.5 | 5 | 50 | 40 | B3 | 2.4 2 | 40 33 | 40 60 | 1450 | 4.8 7.7 | 5.5 11 | 5.5 | B3 | 42×4A | 10.5 10 | 175 166 | 10 25 | 2900 | 4.9 9.5 | 5.5 15 | 4.5 | 65 | 40 | B3 | 4.8 4.2 | 80 70 | 10 25 | 1450 | 2.4 4.7 | 4 5.5 | 5 | B3 | 42×6A | 10 9 | 166 150 | 40 60 | 2900 | 16 21.5 | 18.5 30 | 4.5 | 65 | 40 | B3 | 4.2 3.6 | 70 60 | 40 60 | 1450 | 7.5 10 | 11 15 | 5 | B3 | 50×2 | 17.5 16 18 | 291 266 300 | 6 10 4 | 2900<, /SPAN> | 5.2 8.1 3.6 | 5.5 11 4 | 4.5 | 80 | 50 | B3.B5.V1 | 8.2 7.5 9 | 136 125 150 | 6 10 4 | 1450 | 2.6 4.0 1.9 | 3 5.5 2.2 | 5 | B3.B5.V1 | 50×4A | 17.5 16 | 291 266 | 16 25 | 2900 | 11.6 16.5 | 15 18.5 | 4.5 | 80 | 50 | B3 | 8.2 7.5 | 136 125 | 16 25 | 1450 | 5.8 8.2 | 7.5 11 | 5 | B3 | 70×2 | 24 23 25 | 400 383 415 | 6 10 4 | 1450 | 7 9.8 5 | 11 15 5.5 | 4.5 | 100 | 65 | B3.B5.V1 | 15 14 | 250 233 | 6 10 | 970 | 4.8 6.5 | 5.5 7.5 | 5 | B3.B5.V1 | 70×4 | 24 22 | 400 366 | 16 25 | 1450 | 14 20.5 | 18.5 22 | 4.5 | 100 | 65 | B3 | 15 14 | 250 233 | 16 25 | 970 | 7.5 13.5 | 11 18.5 | 5 | B3 | 85×2 | 43 40 44 | 716 666 730 | 6 10 4 | 1450 | 12.2 18 9.5 | 15 22 11 | 4.5 | 125 | 80 | B3.B5.V1 | 28 25 30 | 466 416 500 | 6 10 4 | 970 | 8.5 10 6.7 | 11 15 7.5 | 5 | B3.B5.V1 | 85×4 | 43 40 | 716 666 | 16 25 | 1450 | 25 36 | 30 45 | 4.5 | 125 | 80 | B3 | 28 25 | 466 416 | 16 25 | 970 | 19.5 25.4 | 22 30 | 5 | B3 | 100×2 | 70 68 72 | 1166 1133 1198 | 6 10 4 | 1450 | 20 27.7 16 | 22 30 18.5 | 4.5 | 150 | 100 | B3.B5.V1 | 45 43 47 | 750 716 780 | 6 10 4 | 970 | 13.8 18.2 9.6 | 15 22 11 | 5 | B3.B5.V1 | | 110×2 | 94 90 96 | 1566 1500 1560 | 6 10 4 | 1450 | 23 34 17 | 30 45 22 | 4.5 | 200 | 150 | B3.B5.V1 | 60 56 63 | 1000 933 1050 | 6 10 4 | 970 | 17.3 27.7 12.8 | 18.5 30 15 | 5 | B3.B5.V1 | 110×4 | 94 90 | 1566 1500 | 16 15 | 1450 | 53 80 | 75 90 | 4.5 | 200 | 150 | B3 | 60 56 | 1000 933 | 16 25 | 970 | 36 48 | 45 55 | 5 | B3 | 3GS 3GCS 3GSr 3GCSr 3GCL 3GCLS | 100×2 | 146 140 132 150 | 2433 2333 2200 2495 | 6 10 16 4 | 1450 | 35 50 80 30 | 45 55 90 37 | 4 | 250 | 150 | B3.B5.V1 | 90 86 80 94 | 1500 1433 1333 1565 | 6 10 16 4 | 970 | 26 32.5 43 22 | 30 37 45 30 | 160D×4 | 300 292 280 306 | 5000 4866 4662 5090 | 6 10 16 4 | 1450 | 68 102 160 45 | 75 110 200 55 | 4 | 300 | 200 | B3.B5.V1 | 194 186 180 200 | 3230 3096 2997 3330 | 6 10 16 4 | 970 | 48 66 98 33 | 55 75 110 37 | 200D×3 | 590 570 550 | 9823 9490 9157 | 6 10 16 | 1450 | 135 200 320 | 160 220 | 4 | 400 | 300 | B3.B5.V1 | 380 370 360 | 6327 6160 5994 | 6 10 16 | 970 | 90 135 215 |
|
| |
